Ekran podstawowy
Ekran wyświetla utworzony projekt. W lewym górnym rogu na pasku przycisków możemy ustawić interesujące nas powiększenie.
Następnie mamy możliwość ustawienia zakresu prędkości roboczych dla ruchów w osi X&Y oraz Z. Płynna regulacja prędkości odbywa się za pomocą potencjometru umieszczonego na maszynie w wybranym przez nas zakresie.
Kolejny ustawiany parametr to prędkość wiercenia w kamieniu (opcja ta umożliwia szybkie przestawienie maszyny na np. wyższą prędkość podczas wykonywania testów wiercenia w kamieniu).
Poniżej wyświetlanego projektu znajdują się pola informacyjne. Informują nas o bieżącym położeniu maszyny - w osi X, Y, Z oraz o aktualnej pozycji potencjometru regulującego płynnie prędkości przesuwów maszyny. Poniżej komunikaty z maszyny informują nas o bieżącym jej stanie.
! UWAGA 1: punkt w którym znajduje się maszyna zaznaczony jest biało-czerwonym punktem wiercenia.
! UWAGA 2: na pasku stanu okna aplikacji wyświetlany jest status połączenia z maszyną. Jeśli wystąpi zerwanie połączenia zawsze możemy go wznowić klikając na znajdujący się na tym pasku przycisk "Połącz z maszyną"

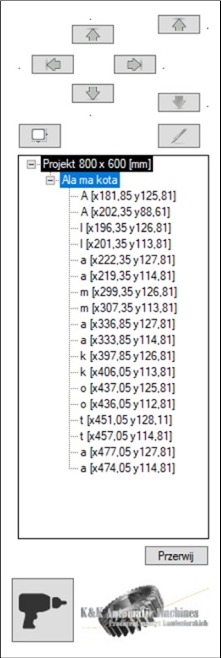

Po prawej stronie ekranu został umieszczony panel sterujący maszyną:
Panel sterowania ruchem w osi XYZ - przyciski sterują ruchem wrzeciona maszyny w osi X, Y, Z. Obok przycisków wyświetlana jest informacja o ewentualnym napotkaniu krańcówki.
Przycisk "Resetuj pozycję bazową" - przycisk ustawia projekt (jego lewy-górny róg) jako punkt odniesienia dla dalszego wykonywania

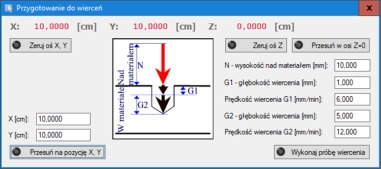

Przycisk "Przygotowanie do wierceń" - otwiera okienko aplikacji w którym możemy ustawić parametry wiercenia.
Przycisk "Zeruj oś X, Y" - resetuje położenie osi X, Y
Przycisk "Zeruj oś Z" - resetuje położenie osi Z
Przycisk "Przesuń w osi Z=0" - przesuwa oś Z na pozycję startową = 0,0000. ! UWAGA: maszyna wykonując wiercenie musi być ustawiona na pozycji zerowej w osi Z.
Przycisk "Przesuń na pozycję X, Y" - przesuwa maszynę na wskazaną pozycję

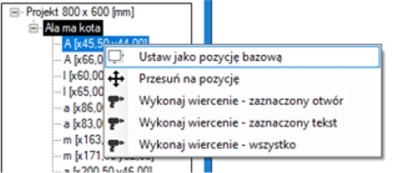

Lista wierceń - posegregowana lista z kolejnymi otworami do wykonania. Pod prawym przyciskiem myszy, po kliknięciu na element jej listy rozwijają nam się następujące możliwości:
"Ustaw jako pozycję bazową" - opcja ustawia element jako bazę do dalszej pracy
"Przesuń na pozycję" - opcja przesuwa wrzeciono maszyny na wskazaną pozycję
"Wykonaj wiercenie - wskazany otwór" - wykonuje wiercenie wskazanego otworu
"Wykonaj wiercenie - zaznaczony tekst" - wykonuje wiercenie od wskazanego otworu do końca wybranej linii, tekstu
"Wykonaj wiercenie - wszystko" - wykonuje wiercenie od wskazanego otworu do końca listy całego projektu
Przycisk "Przerwij" - przerywa wykonywanie wierceń
IKONKA WIERTARKI - kwadratowy przycisk znajdujący się obok loga firmy uruchamia/włącza wiertarkę. Powtórne jego kliknięcie wyłącza ją.
|
