Piła linowa PL1700 English version



Możliwe dodatkowe elementy zestawu
  • Elektrozawór do wody
  • Przedłużenie torowiska
  • Kotwy do mocowania maszyny
  • Układ podgrzewania w szafie sterującej - układ chłodzenia jest standardowo wbudowany w szafę
  • Wózek w wykonaniu niestandardowym
  • Zmiana z 2 na 4 koła prowadzące linę


Wymagania do zrealizowania (przed uruchomieniem maszyny) przez klienta:
  • kabel elektryczny zasilający: 5 x 6 [mm2] miedziana linka
  • zabezpieczenia w sieci przed maszyną: D32-3P
  • połączenie elektryczne pomiędzy maszyną a siecią powinno być rozłączalne - wtyka/gniazdo 32A
  • przed uruchomieniem, wszystkie stałe części metalowe, powinny być połączone bednarką o przekroju min 120 [mm2] z PE instalacji elektrycznej
  • wszystkie media (prąd , woda , sprężone powietrze) muszą zostać doprowadzone do fundamentów od strony szafy sterowniczej
W przypadku instalacji maszyny na zewnątrz należy zabudować szafę sterowniczą.

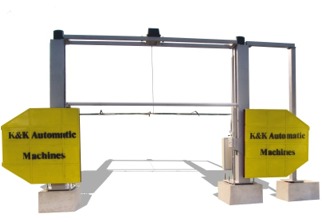

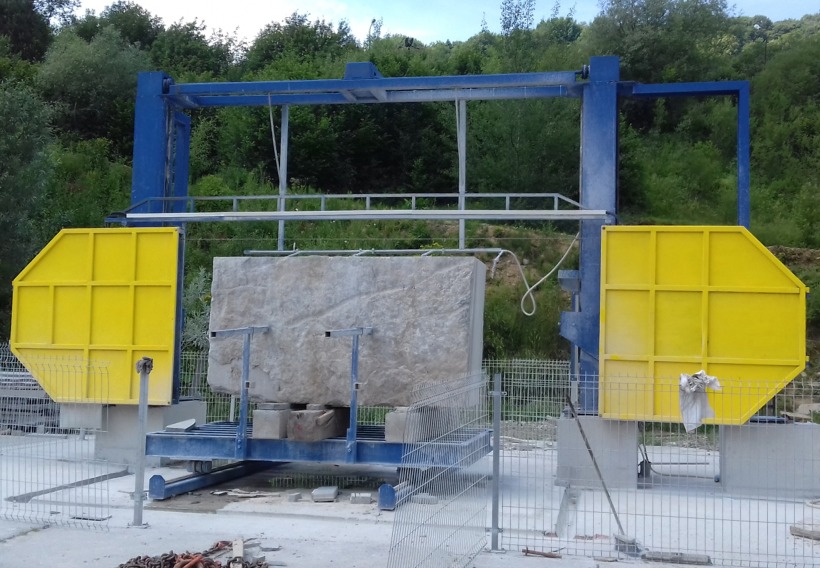

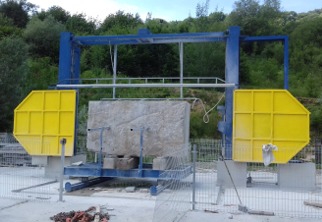

Piła linowa / trak linowy do paserowania i cięcia bloków kamiennych, długość cięcia 3800mm, wysokość cięcia 1700mm dla kół pojedynczych. Cechy maszyny:
  • proces cięcia w pełni parametryzowalny i zatomatyzowany - pracą maszyny steruje kontroler PLC, napędy sterowane są za pośrednictwem przemienników częstotliwości - falowników, parametryzacja przeprowadzana jest w panelu HMI LCD
  • konstrukcja słupowa, po której przemieszczają się w ruchu pionowym elementy zespołu kół prowadzących linę wraz z regulowanym pneumatycznym zespołem ją napinającym
  • ruch pionowy kół linowych (umieszczonych wewnątrz osłon metalowych) realizowany jest za pośrednictwem śrub trapezowych znajdujących się wewnątrz słupów oraz centralnego mechanizmu napędowego (motoreduktor) spiętego z nimi poprzez sprzęgła i reduktory ślimakowe
  • wózek służący do przemieszczania bloku kamiennego poruszający się po torach napędzany jest przez motoreduktor
  • płynna regulacja prędkości cięcia umożliwia cięcie różnych materiałów: granit, marmur, skały ścierne o różnych klasach twardości
  • przemieszczanie się wózka, ruch pionowy liny jak i regulacja prędkości samej liny kontrolowane są przez falowniki, zapewnia to płynny start, hamowanie, regulacje prędkości ruchu, zabezpiecza silniki przed skutkami zwarć, przeciążeń, braku faz, wahań napięć w sieci
  • wszystkie parametry cyklu automatycznego wprowadza się w panelu HMI LCD - podstawowe parametry, to: prędkość cięcia w [m/s], predkość opuszczania liny w [cm/h], prędkość docinania w [cm/h], grubości i ilości ciętych płyt, parametryzacja cykli opuszczania liny praca/przerwa oddzielnie dla procesu opuszczania i docinania
  • cykl ręczny umożliwia dowolny przesuw z podtrzymaniem lub bez podtrzymania w ruchu wózka oraz pionowym liny
  • piła linowa standardowo wyposażona jest w elementy zabezpieczające jej pracę, takie jak:
    • magnetyczny liniowy pomiar napięcia naprężenia liny (zabezpiecza przed błędnie wprowadzonym parametrem prędkości opuszczania liny, informuje o zdarzeniu typu zerwanie liny)
    • czujnik ciśnienia wody (informuje o zdarzeniu typu brak wody zatrzymując proces cięcia bezpiecznie dla liny)
Podstawowe parametry maszyny - dla piły PL1700 ..
Zasilanie 3/N/PE ~400 V; 12,75 kW
Sprężone powietrze 0,5 MPa
Silnik główny 11 kW, 980 obr/min
Długość cięcia 3800 mm
Wysokość cięcia 1700 mm (dla kół prowadzących 1700mm)
Prędkość liny diamentowej 12 ÷ 36 m/s
Prędkość opuszczania liny 1 ÷ 250 cm/h
Średnica linki 8 ÷ 11 mm
Max. wymairy ciętego bloku 3800 x 1800 x 1700 mm
(długość x szerokość x wysokość)

Zapewniamy montaż, uruchomienie, gwarancję 12 miesięczną oraz serwis pogwarancyjny
