Ploter kujący w kamieniu (pionowy, poziomy o budowie kompaktowej) English version


Zdjęcie 22x26cm, punkt kucia 0,28mm, czas kucia od 75 do 120 minut w zależności od konfiguracji kucia


Prędkość kucia: 24(1440) mm/s(mm/min), Rozdzielczość obrazu: 112 dpi


Prędkość kucia: 24(1440) mm/s(mm/min), Rozdzielczość obrazu: 112 dpi











PLOTER KUJĄCY W KAMIENIU - pionowy (możliwa opcja pozioma - kompaktowa) (wykuwanie obrazów, wizerunków, liter, tablic nagrobnych lub pamiątkowych, itp.)

      Maszyna do wykuwania zdjęć umożliwia przenoszenie np. obrazów, zdjęć, tekstów itd. na kamień techniką zwaną "igiełkowaniem". Obrazy powstają poprzez wykonywanie punktowych mikronakłuć na powierzchni wybranego materiału przez głowicę kującą sterowaną automatycznie.

      Regulowana rozdzielczość wykonywanego obrazu oraz regulowana siła uderzenia pozwala przenosić obrazy na różne materiały docelowe (kamień, szkło, etc.). Głowica kująca umożliwia użycie różnych narzędzi kujących, np. rysik diamentowy, węglik wolframu, itp. .

      Ploter pozwala na stworzenie obrazów na powierzchni kamienia oddających podobieństwo do przeznaczonego do wykucia wizerunku oraz gwarantuje jego powtarzalność. Wpływ na jakość obrazu ma średnica igły, siła uderzenia, rodzaj kamienia, jego kolor oraz odpowiednie przygotowanie zdjęcia obiektu jaki chcemy uwiecznić na powierzchni kamienia.

Cechy maszyny:
  • Regulowana siła uderzenia oraz wartość zagłębienia (dla narzędzi z węglików), dostosowywana do typu/rodzaju wykuwanego obrazu oraz rodzaju kamienia

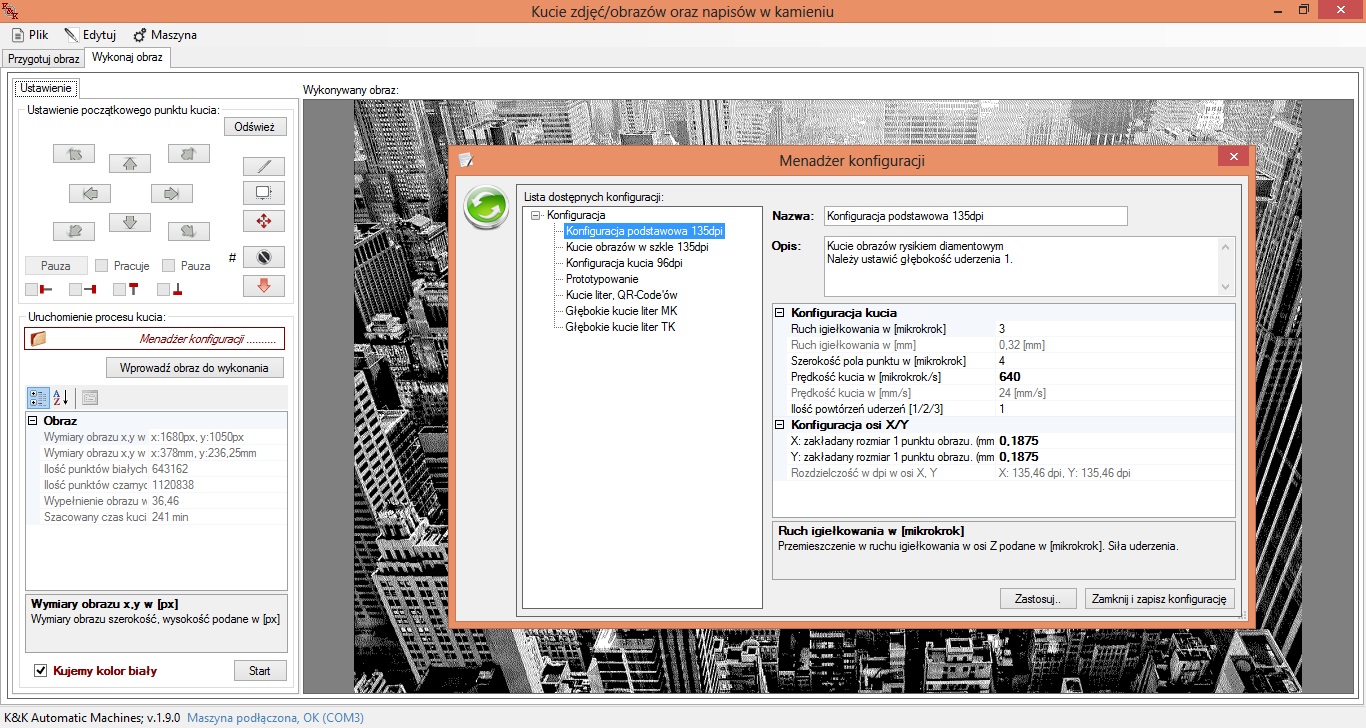

  • Konfigurowywalna ilość powtórzeń uderzeń jednego punktu kucia. Parametr pozwala uzyskać większą głębokość kucia - stosowany podczas kucia napisów/tekstów.
  • Możliwość kucia z różnymi rozdzielczościami (do 320 DPI). Użytkowa rozdzielczość: 90, 101, 116, 135, 162 DPI + dowolna interpolowana.
  • Wysoka, regulowana prędkość kucia (do 37,5 mm/s (2250 mm/min)). Użytkowe prędkości kucia: 20(1200), 24(1440), 28(1680) mm/s(mm/min)
  • Maszyna sterowana za pośrednictwem wbudowanego kontrolera PLC - dzięki temu maszyna pracuje dalej mimo zerwania np. połączenia z komputerem PC/laptopem w trakcie pracy (praca buforowana). Pracę również można w dowolnym momencie przerwać i np. ją wznowić/kontynuować w dniu następnym. Oprogramowanie obsługuje wystąpienie awarii typu "chwilowy zanik/brak zasilania" - wskazując położenie punktu obrazu od którego powinniśmy dokończyć pracę.

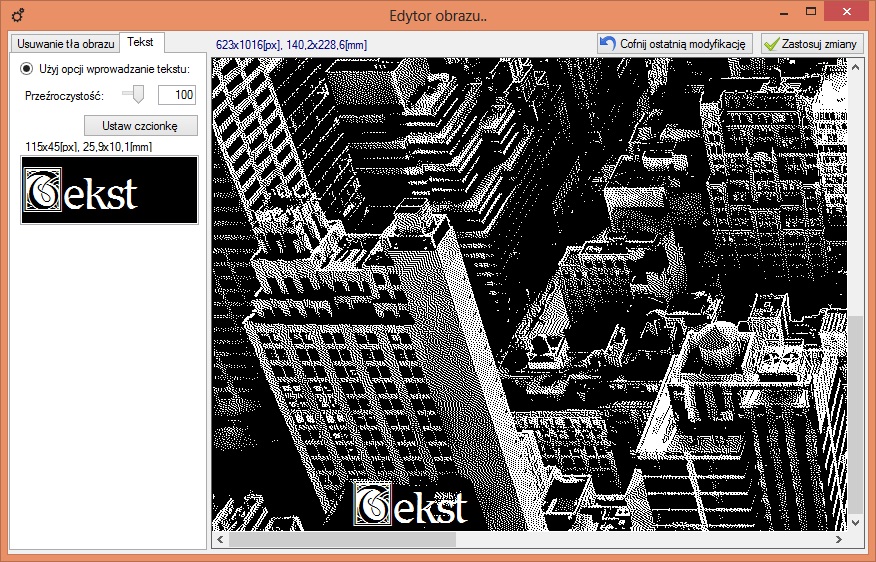

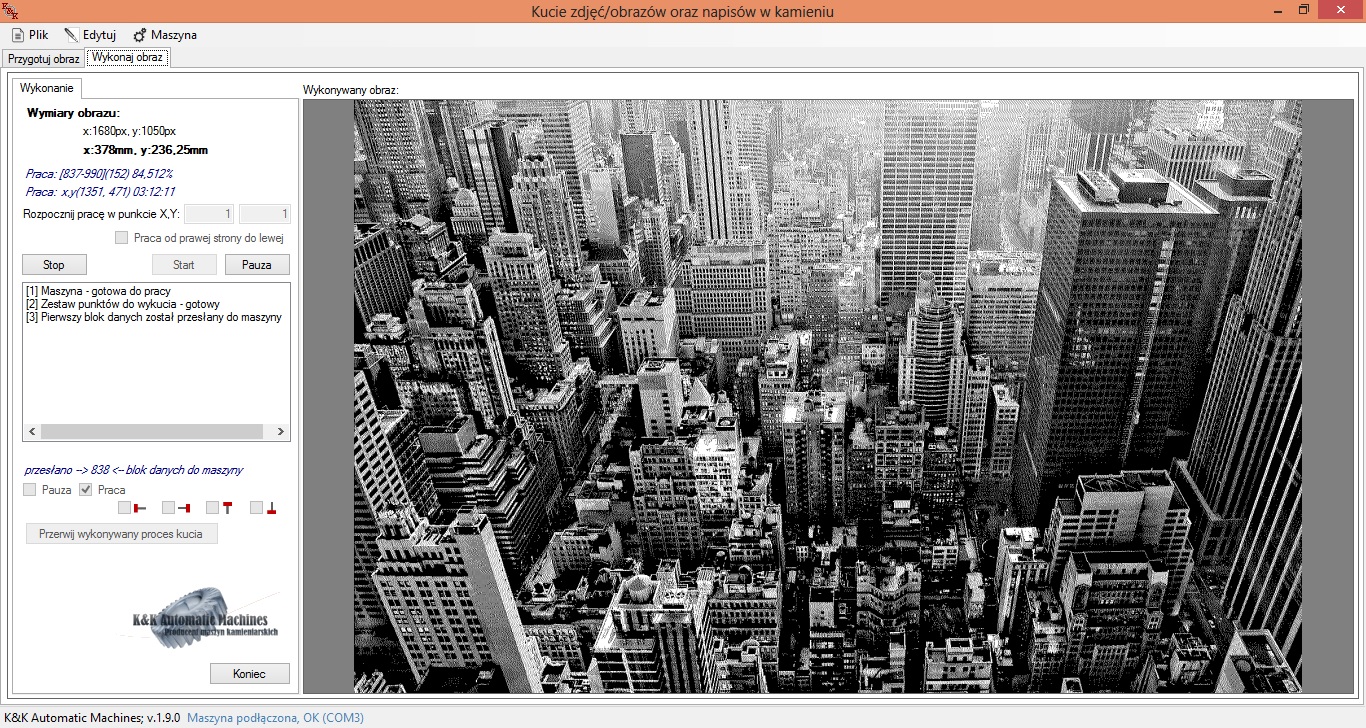

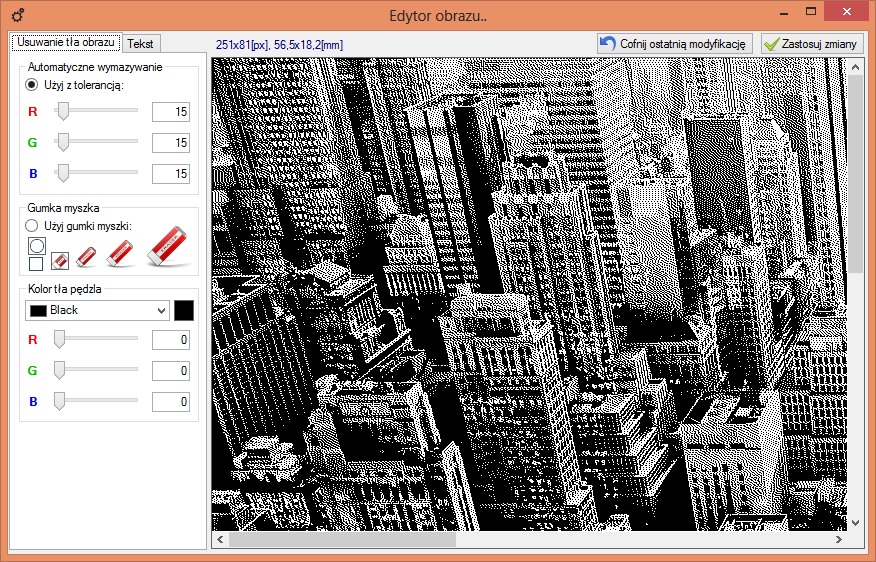

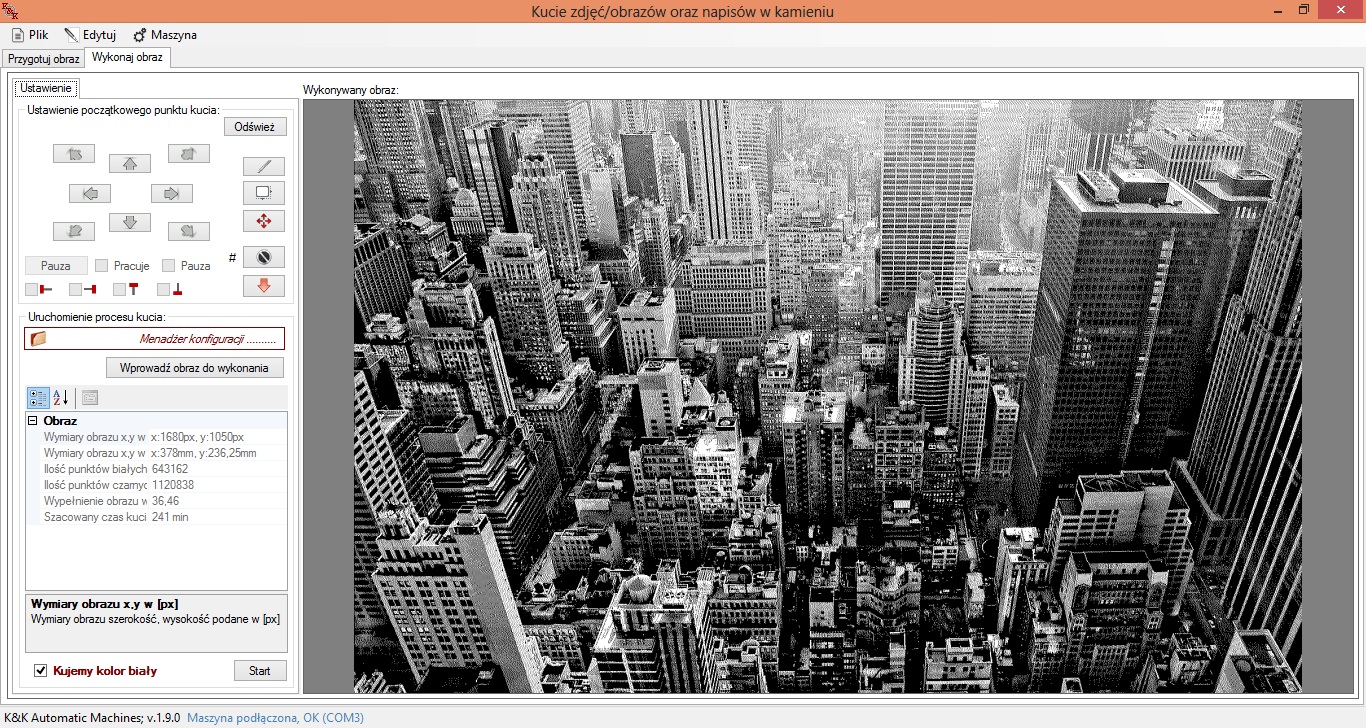

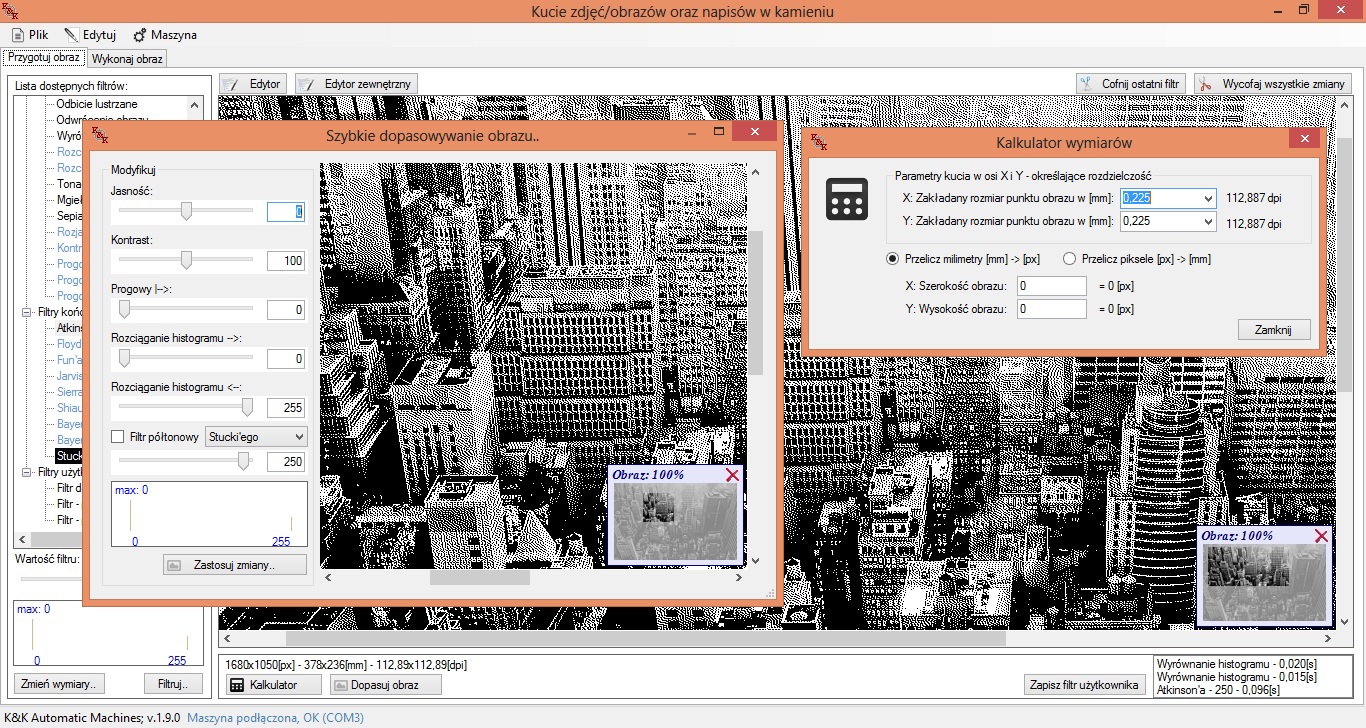

  • Dostarczamy własne, intuicyjne w obsłudze polskie oprogramowanie "Picture Maker" wraz z dokumentacją użytkownika zawierające:
  • Istnieje możliwość przygotowania maszyny o dowolnych wymiarach pola obróbczego
Podstawowe parametry maszyny..
Zasilanie 1/N/PE ~230 V, 50 Hz; 0.75 kW
Regulowana dokładność kucia/rozdzielczość: do 320 DPI - 0,08 mm na punkt
użytkowa: 90, 101, 116, 135, 162 DPI
Regulowana prędkość kucia: do 37,5 mm/s (2250 mm/min)
użytk.: 20(1200), 24(1440), 28(1680) mm/s(mm/min)
Siła uderzenia: Regulowana, realizowana przez silnik krokowy
min. ruch igły głowicy 0,11 mm (0,113°)
Pole obróbcze (standard) 1100 mm x 800 mm x 130 mm
(szerokość x wysokość x głębokość)
Wymiary (standard) 1600 mm x 1470 mm x 800 mm
(szerokość x wysokość x głębokość)

Zapewniamy montaż, uruchomienie, gwarancję 12 miesięczną oraz serwis pogwarancyjny


Możliwe dodatkowe elementy zestawu
  • Laptop  z zainstalowanym i przygotowanym do pracy oprogramowaniem
  • Pilot XY  wprowadza możliwość ręcznego sterowania przesuwaniem głowicy kującej bez użycia komputera

Wymagania do zrealizowania (przed uruchomieniem maszyny) przez klienta:
  • Zabezpieczenie w sieci przed maszyną: B10/B16-1P
  • Komputer/laptop z zainstalowanym i uaktualnionym systemem operacyjnym Windows:
    • Windows 2000 SP4
    • Windows XP SP2 or SP3 (32 & 64 bit)
    • Windows Server 2003 (32 & 64 bit)
    • Windows Vista (32 & 64 bit)
    • Windows 7 (32 & 64 bit)
    • Windows Server 2008 / 2008 R2 (32 & 64 bit)
    • Windows 8 (32 & 64 bit)
    • Windows 8.1 (32 & 64 bit)
    • Windows Server 2012 (32 & 64 bit)
